中文 電熱桑拿爐控制器 安裝與使用說明書
DE
16032011CN
中文
本安裝與使用說明書 應給予本產品擁有者、負責人或安裝電工閱讀。電工安裝完成后，應把本安裝與使用說明書，交予本產品擁有者或負責管理人。
HARVIA 觸摸按鍵式電熱桑拿爐控制器CG170，本產品是特意為控制電熱桑拿爐而設計，嚴禁使用在其它用途上。注意! 請在使用電熱桑拿爐前小心閱讀說明書。 祝賀您 明智的選擇! 目錄
1. HARVIA 觸摸按鍵式電熱桑拿爐控制器CG170......................................3
1.1. 概要............................................... 3
1.2. 技術參數............................................ 3
1.3. 問題解決............................................ 3
2. 使用及操控........... .....................................4
2.1. 使用桑拿爐 ........................................4
2.1.1. 啟動桑拿爐........................................................................4 2.1.2. 關閉桑拿爐........................................................................4
2.2. 操作及更改設定.......................................4
2.3. 操作選配設備 ........................................4
2.3.1. 照明燈............................................4 2.3.2. 排氣扇............................................4
3. 安裝指示.................................................. 7
3.1. 安裝控制器面板........................................7
3.2. 安裝電源控制裝置.................................... 7
3.2.1. 電源接線....................................... 8
3.2.2. 保險絲故障.....................................9
3.2.3. 多機串連驅動....................................9
3.3. 感溫器安裝...........................................10
3.3.1. 安裝感溫器WX232..................................... 10
3.3.2. 安裝附加感溫器WX325(選配件).................... 10
3.4. 過熱保護器復位 ......................................12
4．零件..................................................... 12

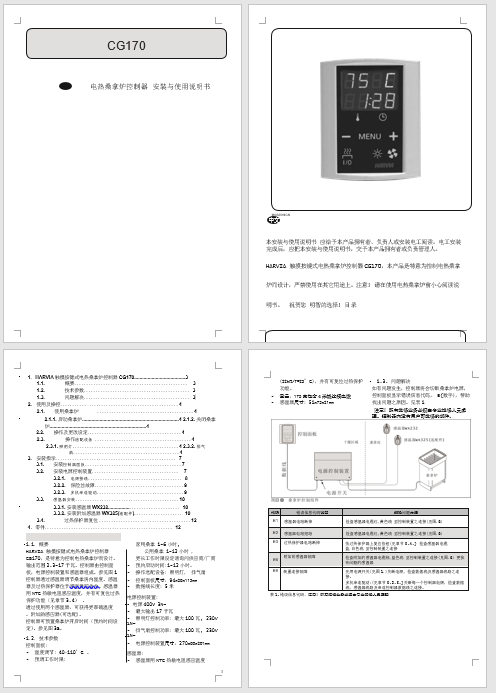

1.1. 概要
HARVIA 觸摸按鍵式電熱桑拿爐控制器 CG170，是特意為控制電熱桑拿爐而設計。輸出范圍2.3-17千瓦。控制器由控制面板，電源控制裝置和感溫器組成。參見圖1
控制器通過感溫器調節桑拿房內溫度。感溫器及過熱保護器位于感溫器膠盒內。感溫器用NTC熱敏電阻感應溫度，并有可復位過熱保護功能（見章節3.4） 。
通過使用兩個感溫器，可獲得更準確溫度
。附加的感應器(可選配)。
控制器可預置桑拿爐開啟時間（預約時間設定）。參見圖3a。
1.2. 技術參數
控制面板:
? 溫度調節: 40-110?C 。
? 預調工作時限:
家用桑拿 1-6小時,
公用桑拿 1-12小時 ,
更長工作時限設定請詢問供應商/廠商
? 預約啟動時間:1-12小時。
? 操作選配設備: 照明燈, 排氣扇
? 控制面板尺寸: 94x28x113mm
? 數據線長度: 5米
電源控制裝置:
? 電源400V 3N~
? 最大輸出17千瓦
? 照明燈控制功率: 最大100瓦, 230V
1N~
? 排氣扇控制功率: 最大100瓦, 230V
1N~
? 電源控制裝置尺寸: 270x80x201mm
感溫器:
? 感溫器用NTC熱敏電阻感應溫度
(22kΩ/T=25?C)，并有可復位過熱保護功能。
? 重量: 175克包含4米線連接電纜
? 感溫器尺寸: 51x73x21mm
1.3. 問題解決
如有問題發生，控制器將會切斷桑拿爐電源，控制面板顯示錯誤信息代碼， E(數字)，幫助找出問題之原因。見表1
注意! 所有維修業務必須由專業維修人員處理。控制器內沒有用戶可維修的部件。
|
代碼 |
錯誤信息代碼說明 |
排除問題方法 |
|
E1 |
感溫器電路斷掉 |
檢查感溫器電纜紅,黃色線 至控制裝置之連接(見圖.6) |
|
E2 |
感溫器電路短路 |
檢查感溫器電纜紅,黃色線 至控制裝置之連接(見圖.6) |
|
E3 |
過熱保護器電路斷掉 |
按過熱保護器上復位按鈕(見章節3.4.) 檢查感溫器電纜 藍,白色線 至控制裝置之連接 |
|
E6 |
附加的感溫器故障 |
檢查附加的感溫器電纜棕,藍色線 至控制裝置之連接(見圖.6) 更換有問題的感溫器 |
|
E9 |
裝置連接故障 |
先用電源開關(見圖1.)關斷電源，檢查數據線及感溫器線路之連接。 多機串連驅動:(見章節3.2.3.)關斷每一個控制器電源，檢查數據線、感溫器線路及串連控制器數據線之連接。 |
表1.錯誤信息代碼、注意! 所有維修業務必須由專業維修人員處理
2. 使用及操控
2.1. 使用桑拿爐
接通電源及啟動電源并關(見圖1.)控制器進入待機模式，控制面板 I/O鍵背景燈亮起。
注意! 使用桑拿爐之前必需確保桑拿爐身上或近側沒有雜物。
2.1.1. 開啟桑拿爐
按控制面板 I/O鍵啟動桑拿爐
當桑拿爐啟動時，控制面板顯示器亮起，上排顯設定溫度及下排顯示設定工作時間5秒。
到桑拿房間達設定溫度時，電熱管電源會關閉。控制器會自動控制電熱管電源，維持設定溫度。正確的桑拿房及桑拿爐設備裝置，可以在一小時內升溫至合適溫度。
2.1.2.關閉桑拿爐
桑拿爐會在如下情況下關閉及進入待機模式。
? 按下控制器上的 I/O 鍵
? 設定工作時間完成
? 出現問題信息
注意 ! 浴后，必須確定桑拿爐設定工作時間完成，桑拿爐完全關掉，除濕設定工作完成或人工關掉桑拿設備電

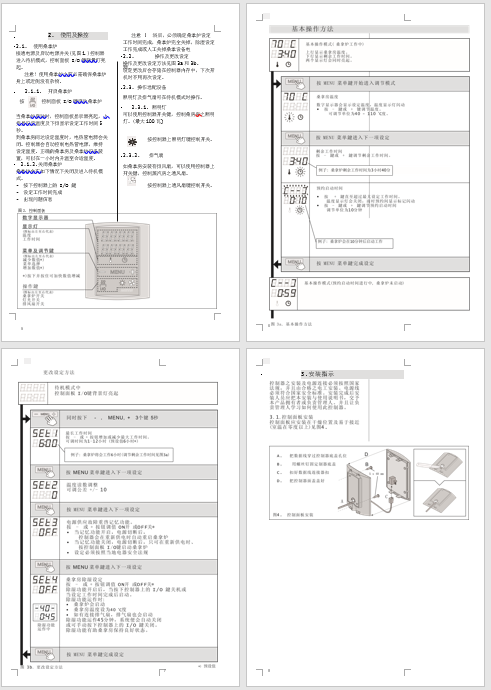

2.2. 操作及更改設定
操作及更改設定方法見圖3a和3b.
設定更改后會存儲在控制器內存中，下次開機時不用再次設定。
2.3. 操作選配設備
照明燈及排氣扇可在待機模式時操作。
2.3.1. 照明燈
可以使用控制器開關鍵，控制桑房房之照明燈。(最大100瓦)
按控制器上照明燈鍵控制開關。
2.3.2. 排氣扇
如桑拿房安裝有排風扇，可以使用控制器上開關鍵，控制蒸汽房之通風扇。
按控制器上通風扇鍵控制開關。
圖2. 控制面板
3.安裝指示

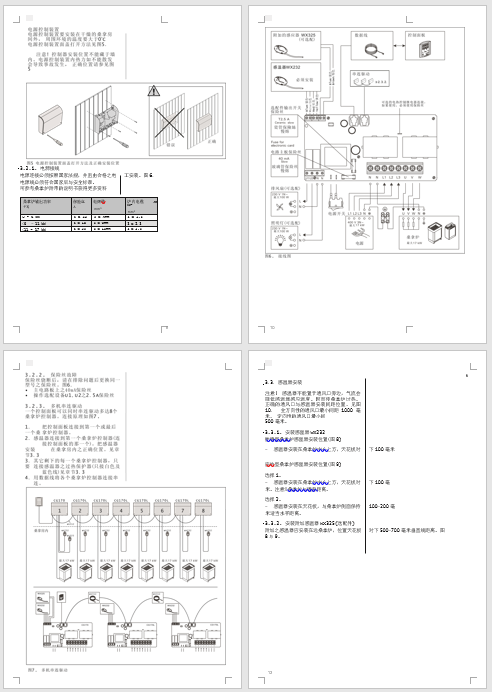

3.2.1. 電源接線
電源連接必須按照國家法規，并且由合格之電工安裝。圖6.
電源線必須符合國家后與安全標準。
可參考桑拿爐附帶的說明書獲得更多資料
|
桑拿爐輸出功率 千瓦 |
保險絲 A |
電源纜 mm2 |
爐內電纜 400V 3N~ mm2 |
|
0 - 6 kW |
3 x 10 |
5 x 4mm |
5 x 1.5 |
|
<6 - 11 kW |
3 x 16 |
5 x 6mm |
5 x 2.5 |
|
<11 - 17 kW |
3 x 25 |
5 x 10mm |
5 x 2.5 |
6
3.3. 感溫器安裝
注意! 感溫器不能置于通風口旁邊，氣流會降低感溫器感應溫度。因而使桑拿爐過熱。正確的通風口與感溫器安裝間距位置、見圖10. 全方向性的通風口最小間距1000毫米、 定向性的通風口最小間
500毫米。

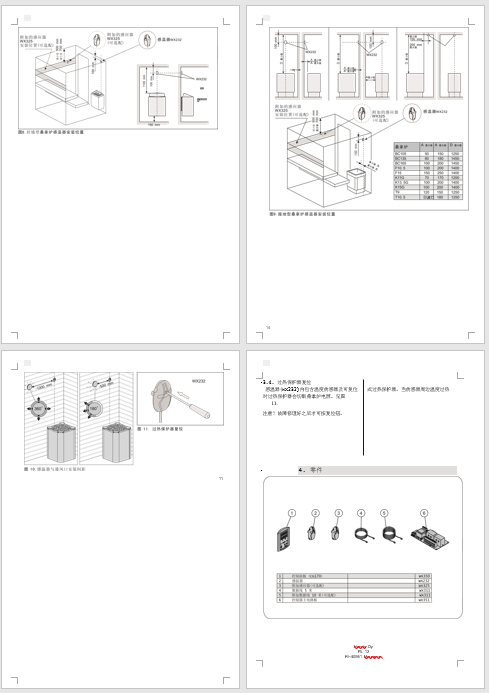

3.3.1. 安裝感溫器WX232
掛墻型桑拿爐感溫器安裝位置(圖8)
- 感溫器安裝在桑拿爐中心上方，天花板對下100毫米
座地型桑拿爐感溫器安裝位置(圖9)
選擇1.
- 感溫器安裝在桑拿爐中心上方，天花板對下100毫米。注意!桑拿爐與墻身距離。
選擇2.
- 感溫器安裝在天花板，與桑拿爐側面保持100-200毫米適當水平距離。
3.3.2. 安裝附加感溫器WX325(選配件)
附加之感溫器應安裝在遠桑拿爐，位置天花板對下500-700毫米垂直線距離。圖
8與9.
11
3.4. 過熱保護器復位
感溫器(WX232)內包含溫度傳感器及可復位式過熱保護器。當傳感器周邊溫度過熱時過熱保護器會切斷桑拿爐電源。見圖
11.
注意！故障修理好之后才可按復位鈕。
4. 零件
